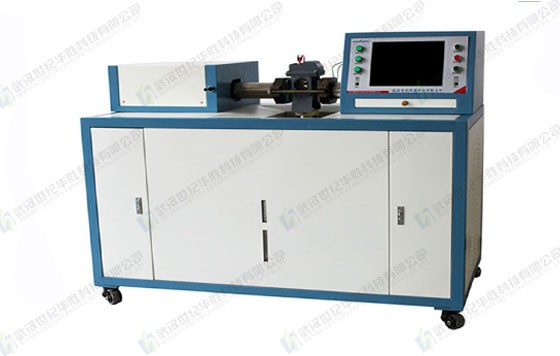

概述

FSWS100瓦斯继电器校验台是一种全新设计的气体继电器的校验和检测设备。该校验台模拟变压器内部故障时气体继电器动作机理，采用新一代嵌入式控制和高精度传感器测量技术，准确检测瓦斯继电器动作流速值和动作气体容积值，测试速度快，准确性高，试验重复性好。采用*纵杆和自动气动传动机构，*作轻松省力，自动化程度高。适用于国产及进口各种型号瓦斯继电器的校验，可以实现瓦斯继电器的密封性能试验、重瓦斯保护动作流速值和轻瓦斯保护动作气体容积值的检测和校验。

FSWS100瓦斯继电器校验仪功能特点

☆ 结构原理先进

先进的管路设计与理论优化，高精度24位数字传感器，先进的数据采集卡和现场总线，最新的ARM控制技术和分析策略，实现突破性的高精度测量

☆ 多种法兰盘变头

特殊设计，方便更换、测量稳定，可对各种规格(Φ25、Φ50、Φ80)瓦斯继电器进行高精度稳定测量

☆ 容积测量

通过巧妙的容积筒设计和特殊设计的压力传感器，以及精准的算法，实现了容积的实时精准测量。测量分辨率达到了2毫升

☆ 流速测量

通过巧妙的管道设计，配合法兰盘变头，采用特殊设计的流速采集系统，精准完成各种规格瓦斯继电器的流速测量，测量分辨率达到了0.01米/秒

☆ 密封测量

通过合理的管路设计与布局，利用空压机加压模拟瓦斯内部受压来检测继电器的密封性能。通过人工中断与智能检测中断相结合，在发生危险前会可靠中断*作，确保*作安全

☆ 设备性能稳定

采用集束总线布置，合理的数据采集、控制线路布局，有很好的电磁兼容性和抗干扰性能，保证了设备在恶劣环境下的稳定工作

☆ *纵杆和气动传动

采用*纵杆和自动气动传动机构调节升降台，方便对准紧固，*作轻松省力，便于精准安装瓦斯继电器，保证了高精度测量，重复性好

☆ 大面积透明保护罩

可完整观看整个测量环境，直观判断继电器性能。结构坚韧，确保*作安全

☆ 大彩屏显示，界面美观

windows*作系统，20寸超大屏彩色LCD，工控鼠标键盘，网络通信，全中文彩色图形*作界面和实时帮助系统，*作直观、简单，可实现全部项目的自动测试，并可对结果进行查看、分析、存储和打印

FSWS100瓦斯继电器校验仪技术指标

流速检测范围： Φ25：0～4.1m/s

Φ50：0～3.1m/s

Φ80：0～2.1 m/s

最小分辨率0.01m/s，精度0.2级

气体容积检测范围： 0～1000 ml，最小分辨率2ml，精度0.2级

密封性能试验： 0.1～0.25MPa，0～120分钟，最小分辨率1Kpa，精度0.2级

试验介质： 气体继电器试验介质为各类变压器油

工作电压： 控制系统：AC220V，50Hz

动力系统： AC380V，功率5KW

工作温度： -10℃～+60℃

外形尺寸： 1650×750×1400mm (长×宽×高)

净重： 220kg

仪器别称

瓦斯继电器校验台，瓦斯继电器校验仪

1、外观和结构

      1. 本产品的外形尺寸及零部件尺寸符合设计图纸要求。

      2. 本产品整机表面清洁无凹痕﹑划伤﹑变形。零部件整体和元器件装配位置要牢固，不应有虚焊﹑折裂和机械损伤。

      3. 本产品面板字迹应清晰，各操作键接触良好，转换复位正常。

      4. 产品标志：测试仪上印有铭牌，铭牌上印有下列标志：

      1)  厂名，厂址;

      2)  产品的名称，型号;

      3)  制造日期;

      4)  出厂编号。

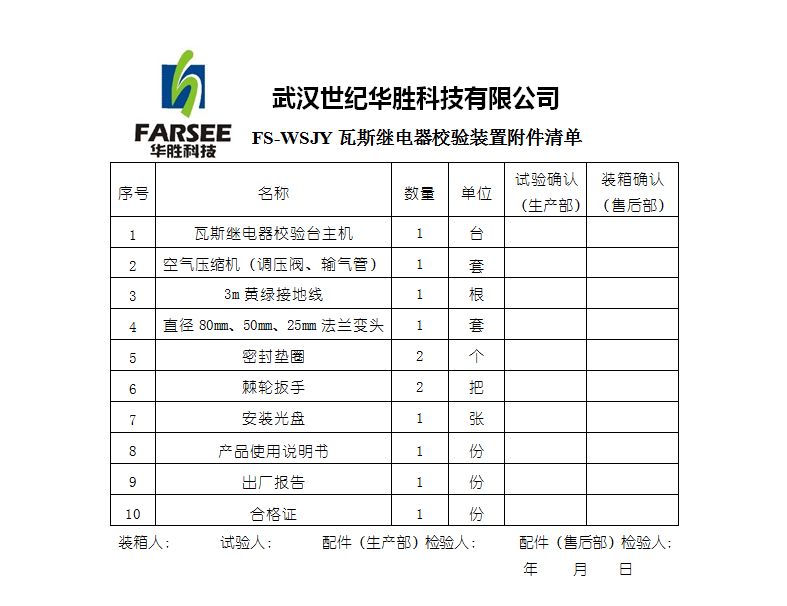

2、验收及技术培训

      1. 货物送用户单位，由供货商(厂家)与购货方双方到场进行开箱验收，主要进行外观和货物数量检查;

      2. 交货后我方须派技术人员指导用户进行1次现场实测，以验证仪器性能。

      3. 我方负责对买方进行现场培训，并提供相应的培训资料。

3、技术服务

      1. 设备质保期：3年。

      2. 设备3年免费检定或校准。

      3. 设备终身维修。

      4. 系统软件终身免费升级。

      5. 我方对售后服务的需求必须在24小时答复，在48小时内提供技术服务。

      6. 我方长期为买方提供备件采购和供应服务。
