概述

电气设备的接地是保证人身安全和电力设备正常工作的重要措施。接地按其作用可分为：保护接地、工作接地和防雷接地。因此，接地电阻的测试对保证设备和人身安全起着十分重要的作用。数字式FS3041接地电阻测试仪满足国家最新颁布电力行业标准《工频接地电阻测试仪 DL/T 845.2-2004》的要求，可测试接地电阻、土壤电阻率和交流对地电压值。

FS3041接地电阻测试仪工作原理

FS3041数字接地电阻测量仪采用先进的大规模集成电路，应用DC/AC变换技术将三端子、四端子测量方法合并为一体的新型接地电阻测试仪。由机内DC/AC变换器将直流变为交流的低频恒流，经过辅助接地极C和被测物E组成回路，被测物上产生交流压降，经辅助接地极P送入交流放大器放大，再经过检波送入表头显示。借助倍率开关，可得到三个不同的量限：0～2Ω，0～20Ω，0～200Ω。

FS3041接地电阻测试仪主要特点

☆ 结构上采用高强度铝合金作为机壳，电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器使仪表有较好的抗干扰能力。

☆ 采用DC/AC变换技术将直流变为交流的低频恒定电流以便于测量。

☆ 允许辅助接地电阻在0～2KΩ(RC)，0～40KΩ(RP)之间变化，不致于影响测量结果。

☆ 本仪表不需人工调节平衡，3(1/2)位LCD显示，除测地电阻外，还可测低电阻导体电阻、土壤电阻率以及交流地电压。

☆ 如若测试回路不通表头显示“1”代表溢出，符合常规测量习惯。

◆FS3041接地电阻测试仪技术指标

☆ 使用条件

环境温度：0℃～+45℃ 相对湿度：≤85%RH

☆ 测量范围及恒流值(有效值)

电阻：0～2Ω(10mA)，2～20Ω(10mA)，20～200Ω(1mA) 电压：AC 0～20V

☆ 测量精度及分辨率

精度：0～0.2Ω≤±3%±1d 0.2Ω～200Ω≤±1.5%±1d 1～20V≤±3%±1d 分辨率：0.001Ω、0.01Ω、0.1Ω、0.01V

☆ 辅助接地电阻及地电压引起的测量误差

允许辅助接地电阻RC(C1与C2之间)<1.8KΩ; RP(P1与P2之间)<40KΩ误差≤±5% 允许地电压≤5V(工频有效值) 误差≤±5%

☆ 电源及功耗

最大功率损耗≤2W 电源：6.8V～9V(6节5#镉镍可充电电池)，外接220V交流电源进行充电。

☆ 体积重量

体积：220mm×200mm×105mm 重量：约1.4kg

产品别称

接地电阻测试仪，数字接地电阻测试仪 地阻测试仪。

1、外观和结构

      1. 本产品的外形尺寸及零部件尺寸符合设计图纸要求。

      2. 本产品整机表面清洁无凹痕﹑划伤﹑变形。零部件整体和元器件装配位置要牢固，不应有虚焊﹑折裂和机械损伤。

      3. 本产品面板字迹应清晰，各操作键接触良好，转换复位正常。

      4. 产品标志：测试仪上印有铭牌，铭牌上印有下列标志：

      1)  厂名，厂址;

      2)  产品的名称，型号;

      3)  制造日期;

      4)  出厂编号。

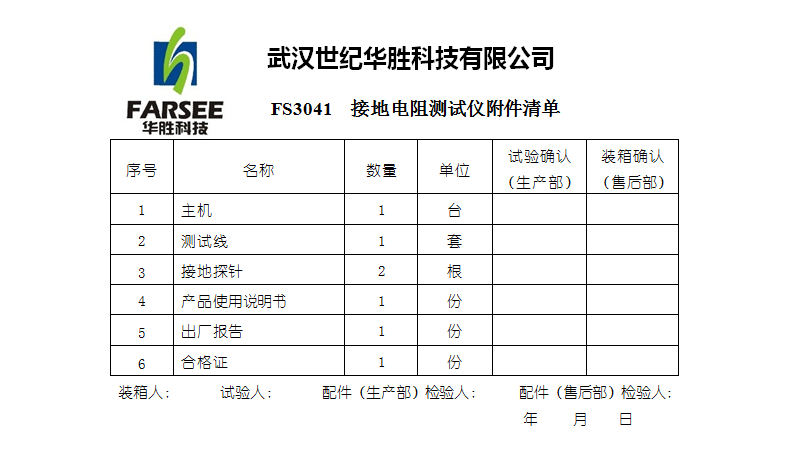

2、验收及技术培训

      1. 货物送用户单位，由供货商(厂家)与购货方双方到场进行开箱验收，主要进行外观和货物数量检查;

      2. 交货后我方须派技术人员指导用户进行1次现场实测，以验证仪器性能。

      3. 我方负责对买方进行现场培训，并提供相应的培训资料。

3、技术服务

      1. 设备质保期：3年。

      2. 设备3年免费检定或校准。

      3. 设备终身维修。

      4. 系统软件终身免费升级。

      5. 我方对售后服务的需求必须在24小时答复，在48小时内提供技术服务。

      6. 我方长期为买方提供备件采购和供应服务。
