概述

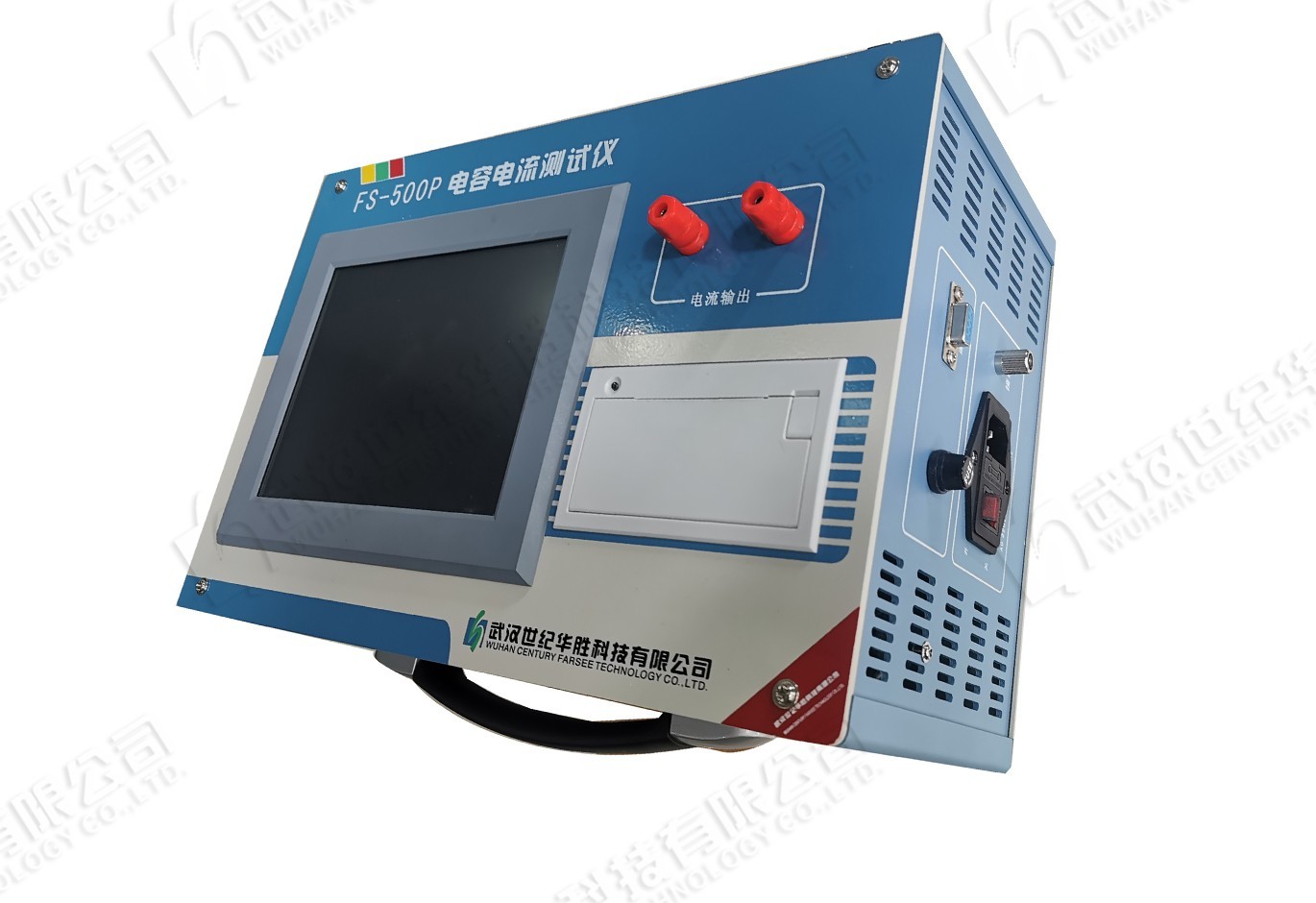

FS500是配网电容电流测试的技术革命，华胜公司专利产品。我国35kV(66kV)及以下电压等级电网采用中性点不接地方式。当电力系统发生单相接地短路时，三相线电压仍然保持对称，对用户没有影响，所以规程规定可以继续运行2小时，提高了配网供电可靠性。但是接地点存在接地电容电流，可能烧坏电气设备，因此，规程规定当35kV或10kV电网接地电容电流分别大于10A和30A时，应装设消弧线圈补偿接地电容电流。因此，对配电网接地电容电流的测试是很重要的试验项目。FS500P配网电容电流测试仪摒弃一次侧直接测试法的缺点，通过二次侧测试，具有原理先进、接线简单、使用安全、测试准确的特点。

FS500P配网电容电流测试仪主要特点

☆ 原理先进：通过PT二次侧开口三角形异频感应测试。

☆ 接线接单：输入接线通过PT二次侧开口三角形。

☆ 安全可靠：低压*作，异频小信号，对PT的保护和测量信号无影响。

☆ 使用方便：不停电测试。

☆ *作方便：大屏幕液晶显示，中文菜单，*作非常简便。

FS500P配网电容电流测试仪技术参数

☆ 电容电流测量范围： 0.3μF～125μF ，1A～250A

☆ 测量误差：0.3μF～90μF，1A～160A时，≤5% ;90μF～125μF，160A～250A时，≤10%

☆ 工作温度：-10℃～50℃

☆ 相对湿度：≤80%

☆ 工作电源：AC 220V±10% 50±1Hz

☆ 外行尺寸：350mm×200mm×150mm

☆ 仪器重量：5kg

☆ 使用电网电压等级：1kV～66kV

产品别称

配网等效电容测试仪，全自动电容电流测试仪，中性点电容电流测试仪，小接地系统电容电流测试仪，配网中性点电容电流测试仪。

1、外观和结构

      1. 本产品的外形尺寸及零部件尺寸符合设计图纸要求。

      2. 本产品整机表面清洁无凹痕﹑划伤﹑变形。零部件整体和元器件装配位置要牢固，不应有虚焊﹑折裂和机械损伤。

      3. 本产品面板字迹应清晰，各操作键接触良好，转换复位正常。

      4. 产品标志：测试仪上印有铭牌，铭牌上印有下列标志：

      1)  厂名，厂址;

      2)  产品的名称，型号;

      3)  制造日期;

      4)  出厂编号。

2、验收及技术培训

      1. 货物送用户单位，由供货商(厂家)与购货方双方到场进行开箱验收，主要进行外观和货物数量检查;

      2. 交货后我方须派技术人员指导用户进行1次现场实测，以验证仪器性能。

      3. 我方负责对买方进行现场培训，并提供相应的培训资料。

3、技术服务

      1. 设备质保期：3年。

      2. 设备3年免费检定或校准。

      3. 设备终身维修。

      4. 系统软件终身免费升级。

      5. 我方对售后服务的需求必须在24小时答复，在48小时内提供技术服务。

      6. 我方长期为买方提供备件采购和供应服务。
