概述

FS20SN变压器容量特性测试仪是专门用于变压器容量、损耗参数测量的高精度仪器。它自带高效能充电电池，不用外接电源即可工作，充电一次可连续测量500台次;同时，内部数字合成三相标准正弦波信号(绝非简单的逆变交流输出，保证了非额定条件下各测试项目测试数据的准确性)，经功率放大器可提供三相精密交流测试源;在测量变压器容量和变压器的短路损耗时不需要外接三相测试电源及调压器、升流等辅助设备，简化了接线，大大提高了工作效率。

容量测试结果准确率达100%。它一种设备相当于四种设备：有源变压器容量测试仪+变压器损耗参数测试仪+谐波分析仪+示波器。它可对各种变压器的容量、空载电流、空载损耗、短路损耗、阻抗电压等一系列工频参数进行精密的测量，并能测量空负载试验时的电压、电流失真度和谐波含量，还可以进行矢量分析。

该仪器具有体积小、重量轻、测量准确度高、稳定性好、*作简便易学等优点,完全可取代以往利用多表法测量变压器损耗和容量的方法，接线简单，测试、记录方便，大大提高了工作效率。它以大屏幕彩色液晶作为显示窗口，菜单*作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的首选产品。

FS20SN变压器容量特性测试仪功能特点

1、可精确测量各种配电变压器的容量，无源测量，方便、准确。

2、内部自带电源、自动产生三相大功率测试电源。

3、可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗。

4、通过空载试验可准确判定被测变压器的型号，包括：S7、S9、S11、S13、S15、干变SCB9、SCB10、SCB11等各种类型的变压器。

5、可自动进行波形畸变校正，温度校正(提供简单的温度校正和附加损耗分别校正两种方式)，电压校正(非额定电压下的空载试验)，电流校正(非额定电流条件下的短路试验)，非常适合没有做稍大容量变压器短路试验条件的单位。

6、可测量电压和电流的谐波含量和总谐波失真度。

7、可进行简单的矢量分析，绘制矢量图。

8、显示各电参量的波形图，做为示波器使用。

9、电压回路宽量限：电压最大可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。

10、容量测量范围：20kVA~100000kVA。

11、电池剩余电量百分数指示功能，绝非简单的亏电报警。

12、大屏幕、高亮度的彩色液晶显示，全汉字菜单及*作提示实现友好的人机对话，导电硅胶触摸按键使*作更简便，按键寿命更长。

13、用户可随时将测试的数据通过微型打印机将结果打印出来。

14、测试结果存储功能，可存储200组容量测试数据。

FS20SN变压器容量特性测试仪主要技术参数

1、输入特性

有源部分：

电压测量范围：0~10V

电流测量范围：0~10A

无源部分：

电压测量范围：0~750V 宽量限。

电流测量范围：0~100A内部全部自动切换量程。

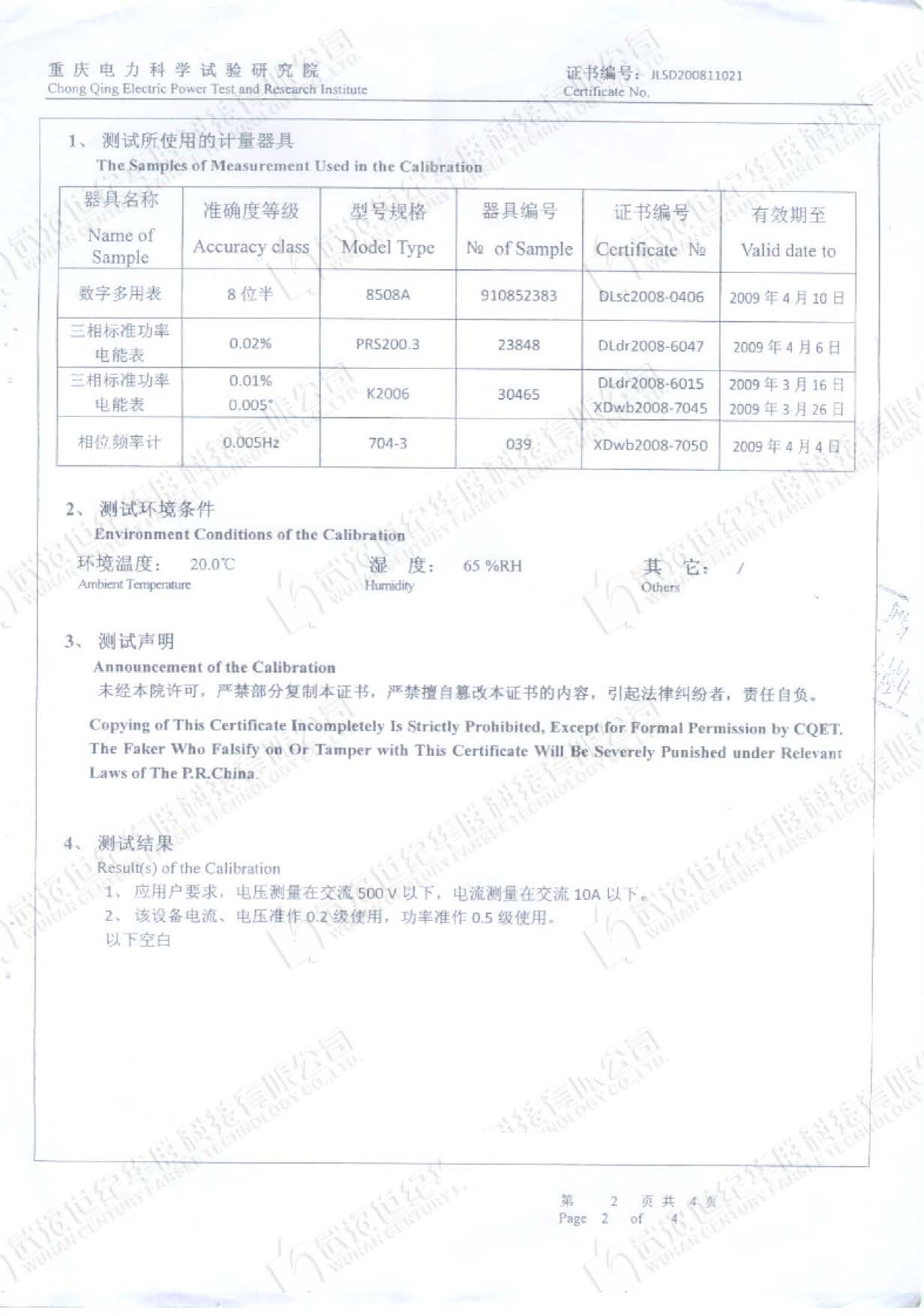

2、准确度

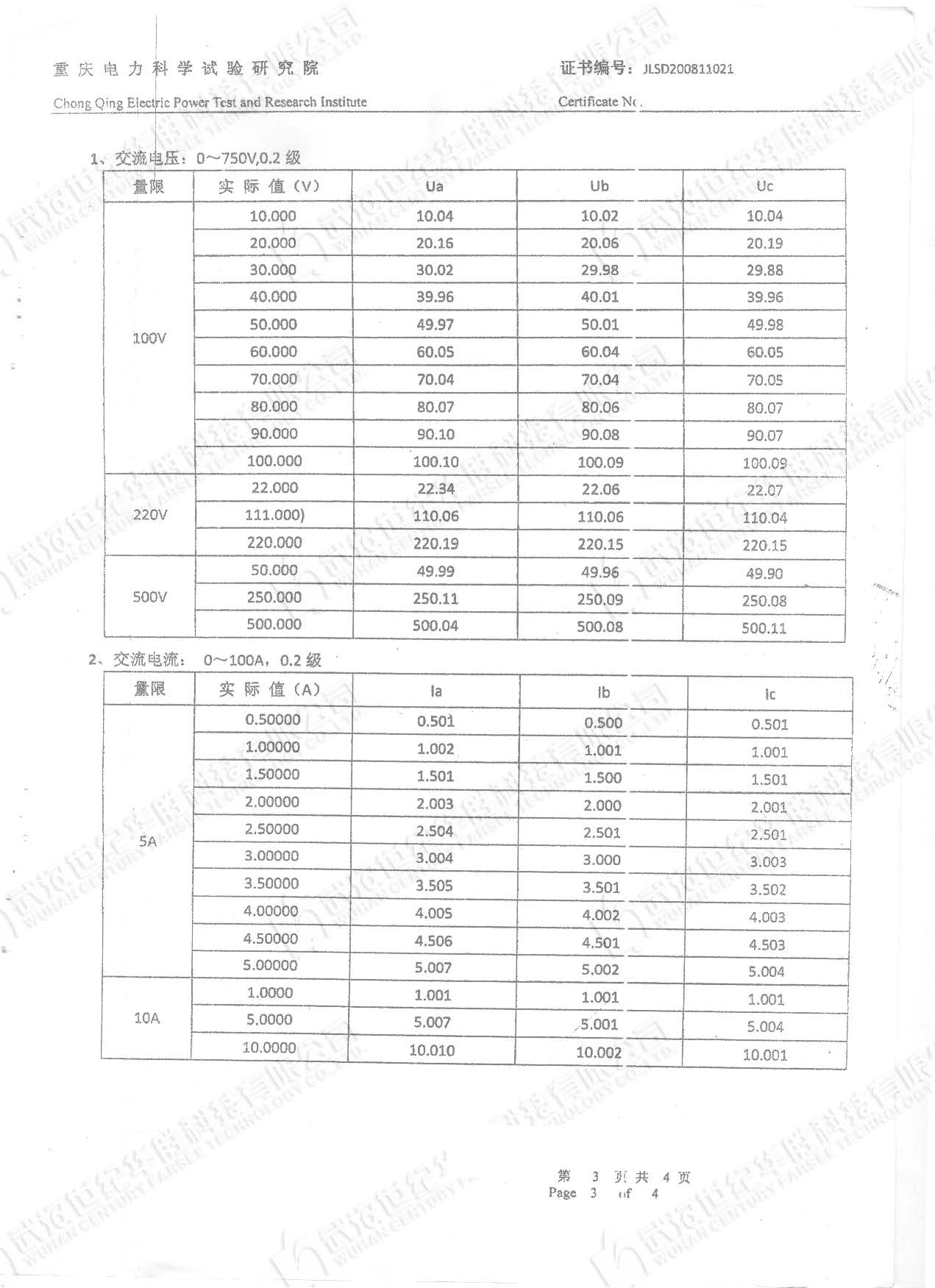

电压：±0.5%

电流：±0.5%

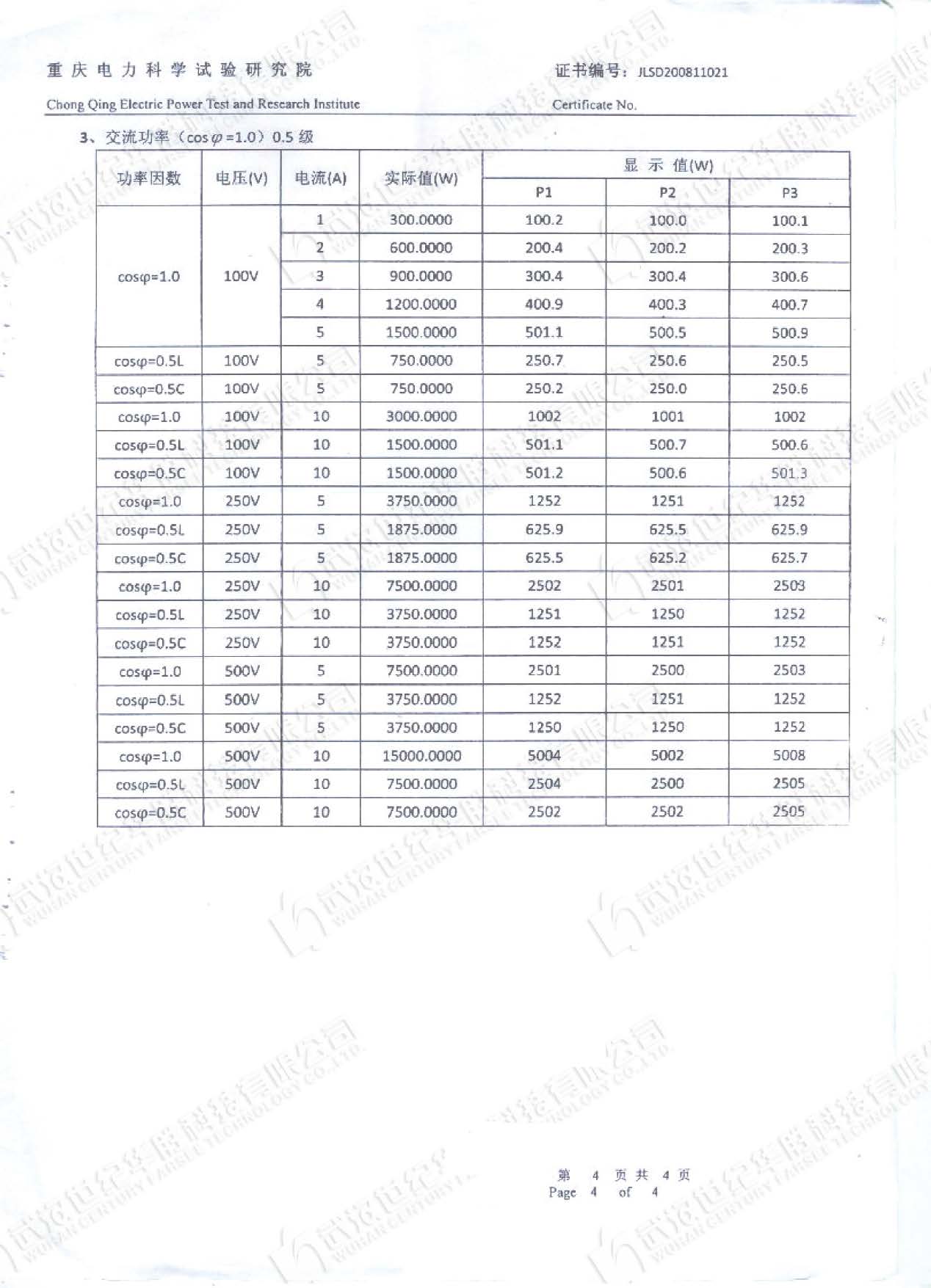

功率：±0.5%(CosΦ>0.2)，±1.0%(0.02

3、工作温度：-10℃~ +40℃

4、充电电源：交流160V~260V

5、绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。

⑵、工作电源输入端对外壳之间承受工频2kV(有效值)，历时1分钟实验。

6、主机体积：32cm×24cm×13cm

7、重量：3kg

产品别称

配网变压器容量空载短路试验测试仪， 变压器容量测试仪，变压器特性参数测试，变压器阻抗测试仪。



序　　号	标　准　号	标　准　名　称
1	GB/T 191	包装储运图示标志
2	GB 4793.1	测量、控制和实验室用电气设备的安全要求 第1部分：通用要求
3	GB 6587.1	电子测量仪器 环境试验总纲
4	GB 6587.3	电子测量仪器 湿度试验
5	GB 6587.5	电子测量仪器 冲击试验
6	GB 6587.6	电子测量仪器 运输试验
7	GB 6587.8	电子测量仪器 电源频率与电压试验
8	GB/T 6592	电工和电子测量设备性能表示
9	GB/T 6593	电子测量仪器质量检验规则



1、外观和结构

      1. 本产品的外形尺寸及零部件尺寸符合设计图纸要求。

      2. 本产品整机表面清洁无凹痕﹑划伤﹑变形。零部件整体和元器件装配位置要牢固，不应有虚焊﹑折裂和机械损伤。

      3. 本产品面板字迹应清晰，各操作键接触良好，转换复位正常。

      4. 产品标志：测试仪上印有铭牌，铭牌上印有下列标志：

      1)  厂名，厂址;

      2)  产品的名称，型号;

      3)  制造日期;

      4)  出厂编号。

2、验收及技术培训

      1. 货物送用户单位，由供货商(厂家)与购货方双方到场进行开箱验收，主要进行外观和货物数量检查;

      2. 交货后我方须派技术人员指导用户进行1次现场实测，以验证仪器性能。

      3. 我方负责对买方进行现场培训，并提供相应的培训资料。

3、技术服务

      1. 设备质保期：3年。

      2. 设备3年免费检定或校准。

      3. 设备终身维修。

      4. 系统软件终身免费升级。

      5. 我方对售后服务的需求必须在24小时答复，在48小时内提供技术服务。

      6. 我方长期为买方提供备件采购和供应服务。
