产品简介

电气设备的高压耐压试验是国家《电气设备交接试验标准GB50150-91》和电力行业《电力设备预防性试验规程DL/T596—1996》规定的最重要项目之一。高压耐压试验一般可分为交流耐压试验和直流耐压试验，由于直流耐压试验对被试品的破坏性较大，一般不推荐或者禁止使用;而交流耐压试验又可分为工频、变频和0.1Hz超低频测试技术，其中0.1Hz超低频技术由于试验设备体积小、对被试品的绝缘破坏性小、接线简单等优点，是当前国际电工委员会推荐的技术之一。特别在对大中型发电机、电动机、电力电缆等被试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器，这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，国际上普遍采用了降低试验频率，从而降低了试验电源容量的方法。从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻，理论上容量约为工频的五百分之一，且接线盒*作简单，这就是为什么发达国家普遍采用0.1Hz超低频耐压技术的主要原因。

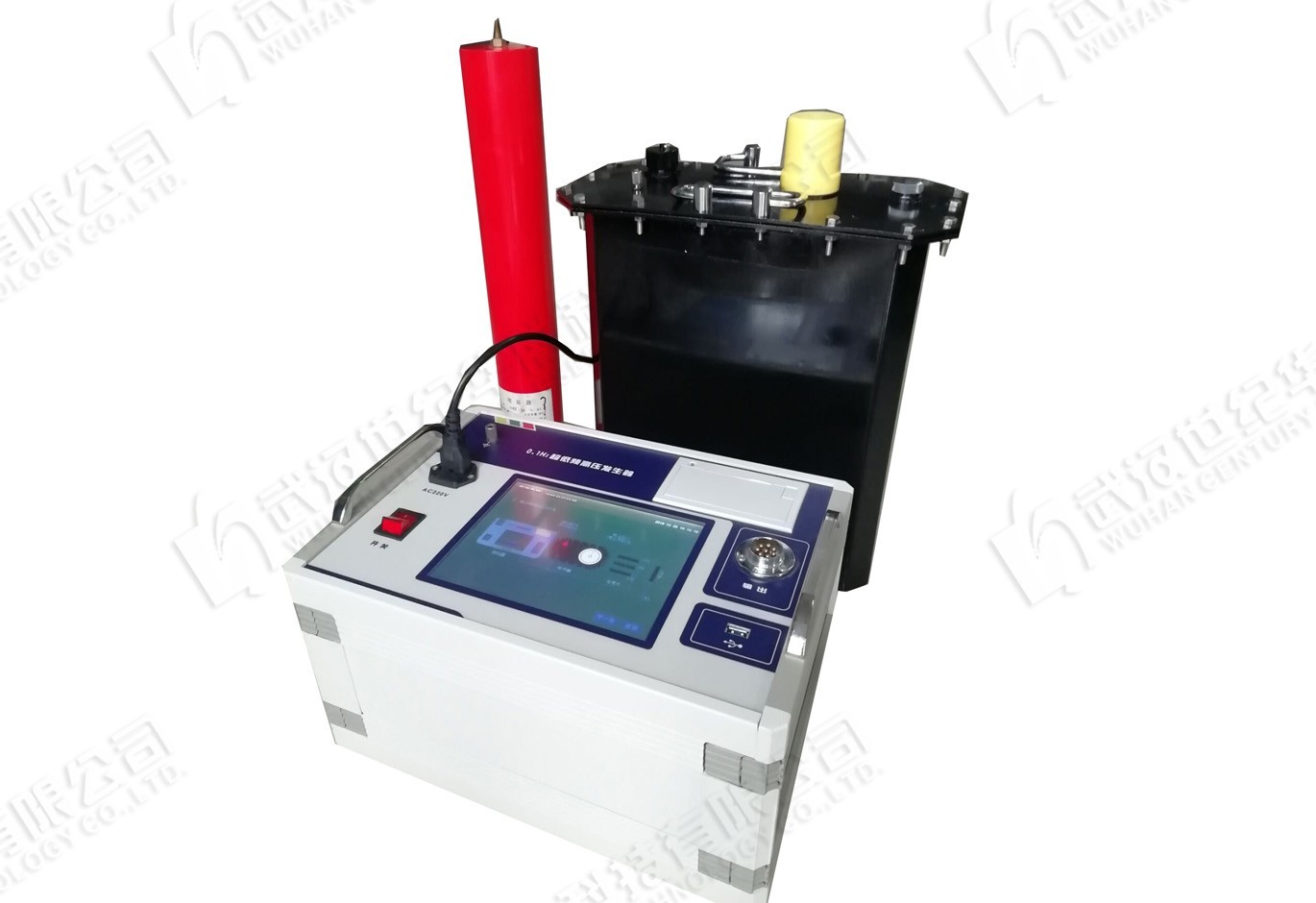

◆FS-VLF系列0.1Hz超低频耐压产品特点

1.技术先进：8寸工业触摸屏，ARM处理器，智能控制，自动存储、打印。

2. *作方便：傻瓜式接线，傻瓜式*作，因而接线简单、*作方便。

3.保护全面：多重保护包括高压侧过压保护、高低压侧过流保护，突然断电保护等，保护动作迅速(动作时间≤20ms),仪器安全可靠。

4.使用安全：*作控制器和高压发生器低压连接，光电隔离控制，使用安全可靠。

5. 测试范围大：0.1Hz、0.05Hz及0.02Hz三种频率选择，测试范围成倍增加。

6.设备轻便：设备体积理论上只有工频耐压的1/500，变频谐振的1/5，十分利于户外作业。

7. 功能齐全：自动保存数据，接线错误提醒，通过USB口可将试验数据上传至电脑，仪器具有帮助文档功能，无需查看说明书就能知道仪器的接线、步骤、注意事项等。

◆FS-VLF系列0.1Hz超低频与同类产品的比较

1. 智能化程度更高：32位ARM处理器，8寸工业触摸屏，智能控制，自动存储、打印。

2. 使用更安全：多重保护，包括高压侧过压保护、高低压侧过流保护，突然断电保护等，保护动作迅速(动作时间≤20ms),仪器安全可靠;仪器具有在使用过程中断电和突然关机不烧坏升压器和主机的功能。

3. 测试容量更大：30kV、0.1Hz频率下，真正最大测试绝缘电容量1.1μF(相当于10kV交联聚乙烯绝缘1×150mm2截面电缆4~5公里长电缆)，其他等级测试容量见表1。

4. 设备一体化：运输、使用更方便。

◆FS-VLF系列0.1Hz超低频耐压产品技术参数

1. 系列产品主要参数如表-1。

表-1 FS-VLF系列超低频高压发生器主要技术参数

2. 使用电源：220V±10%，50±5%Hz。

注意：若使用便携式发电机供电，要求发电机输出电压、频率稳定(一般要求功率大于3kW，频率50Hz，电压220V±5%)，否则要使用一些辅助措施稳定发电机输出。

3. 输出电压精度：

输出高压峰值不稳定度：≤1%

输出电压频率不稳定度：≤3%

输出电压波形畸变率：<5%

4.使用环境：温度-100C～+400C，湿度≤85%RH

1、外观和结构

      1. 本产品的外形尺寸及零部件尺寸符合设计图纸要求。

      2. 本产品整机表面清洁无凹痕﹑划伤﹑变形。零部件整体和元器件装配位置要牢固，不应有虚焊﹑折裂和机械损伤。

      3. 本产品面板字迹应清晰，各操作键接触良好，转换复位正常。

      4. 产品标志：测试仪上印有铭牌，铭牌上印有下列标志：

      1)  厂名，厂址;

      2)  产品的名称，型号;

      3)  制造日期;

      4)  出厂编号。

2、验收及技术培训

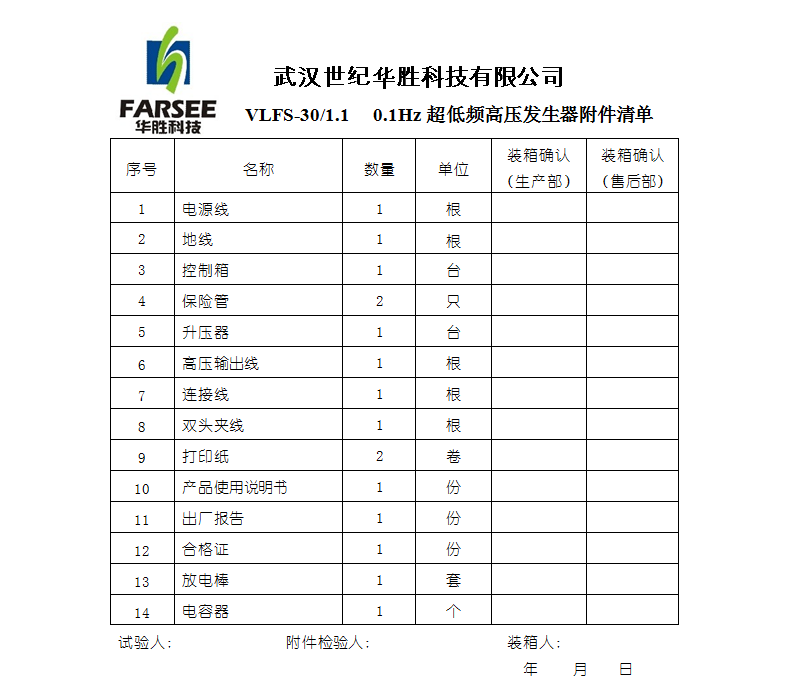

      1. 货物送用户单位，由供货商(厂家)与购货方双方到场进行开箱验收，主要进行外观和货物数量检查;

      2. 交货后我方须派技术人员指导用户进行1次现场实测，以验证仪器性能。

      3. 我方负责对买方进行现场培训，并提供相应的培训资料。

3、技术服务

      1. 设备质保期：3年。

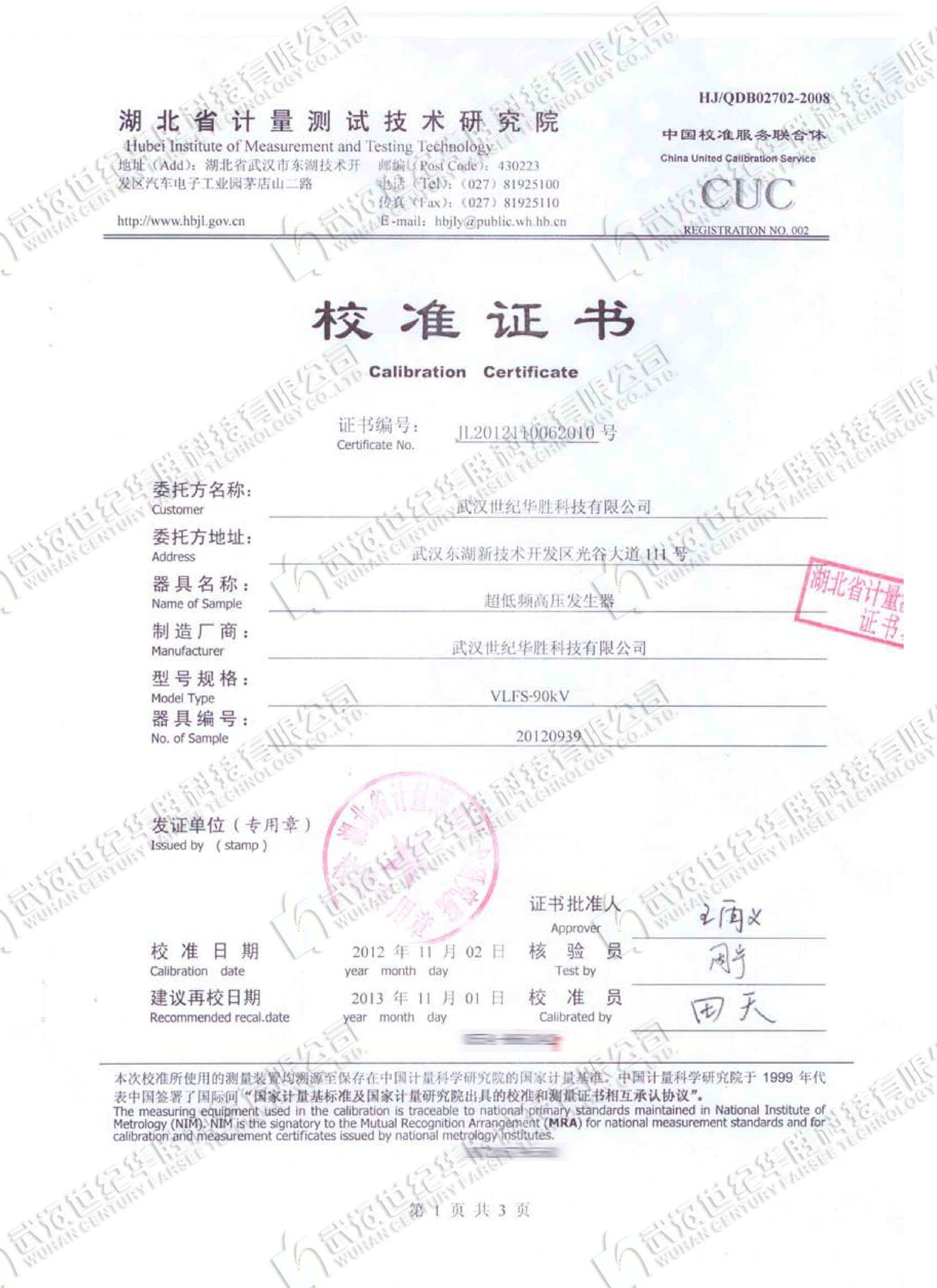

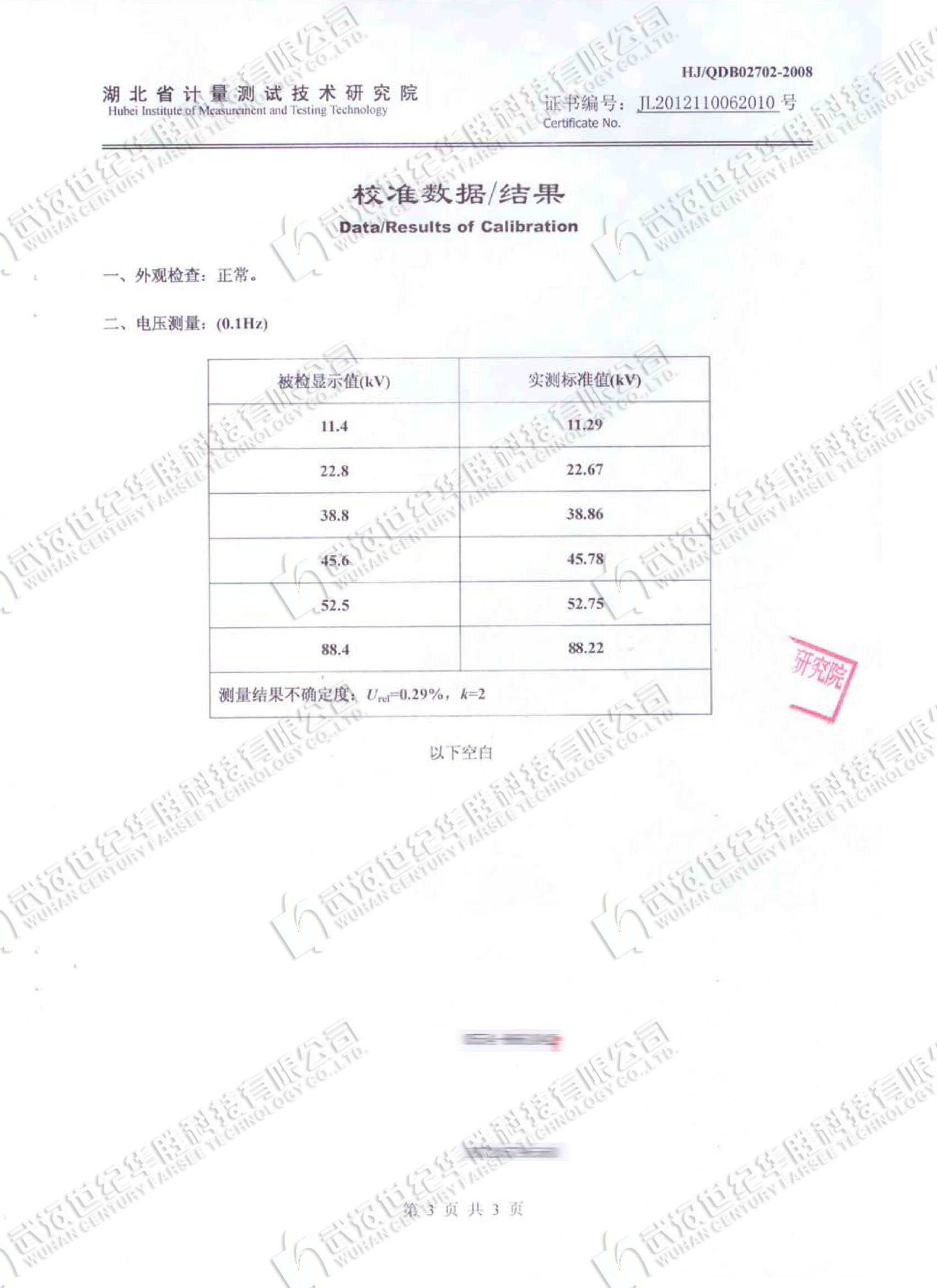

      2. 设备3年免费检定或校准。

      3. 设备终身维修。

      4. 系统软件终身免费升级。

      5. 我方对售后服务的需求必须在24小时答复，在48小时内提供技术服务。

      6. 我方长期为买方提供备件采购和供应服务。
