概述

FS20PT无线二次压降及负荷测试仪是一种全新的自动测试电压互感器二次压降及负荷的智能化无线测试仪器。它完全取代了以往常规方式的二次压降及负荷测试仪，不用再铺设很长的电压测试电缆，在很大程度上避免了PT二次短路事故的发生。为变电站的安全运行创造了良好的条件。仪器采用非GPS的无线同步方式，无需寻星，测试速度快，不受地形影响。

该仪器具有体积小、重量轻、测量准确度高、稳定性好、*作简便易学等优点,接线简单，测试、记录方便，大大提高了工作效率。它以大屏幕真彩色图形式液晶作为显示窗口，图形式菜单*作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的首选产品。

无线二次压降及负荷测试仪主要特点

1、通过无线的方式自动完成三相三线或三相四线制的电压互感器二次压降的测量，不需要普通方式中要在仪器到测试远端铺设一条很长的电压测试线，这样可避免由于线路过长引起的不必要的短路故障;

2、非GPS同步方式，无需寻星，使用快捷、方便。

3、自动计算三相的比差、角差、综合误差。

4、能自动检测并存储在各种接线方式下由测试导线等引起的测量误差数据，并在以后的测试中自动修正。

5、特别设计了软件修正功能，不需硬件调整就能实现精度修正，在各级电力试验研究部门均可现场检定。

6、各种电参量同屏显示，电压、电流、相角、功率因数、有功功率、无功功率、视在功率均可测量;可显示各相参数的波形图。

7、具备谐波测量功能，可测量32次以下电压、电流的谐波含量。

8、内置大容量充电电池组，在室外无220V交流电情况下可由仪器内电池组供电，内置快速自动充电器，可对电池组快速充电。

9、电池剩余电量百分数指示功能，绝非简单的亏电报警。

10、大屏幕、高亮度的真彩色液晶显示屏，全汉字图形化菜单及*作提示实现友好的人机对话，导电硅胶按键使*作更简便，宽温液晶带自动对比度、亮度调节，可适应冬夏各季。

11、用户可随时将测试的数据通过微型打印机将结果打印出来。

12、测试结果存储功能，可存储200组测试数据。

13、配备了后台管理软件，可将存储记录上传到计算机进行统一管理。

无线二次压降及负荷测试仪技术参数

1、使用环境：

(1)环境温度：-10℃～40℃

(2)相对湿度： ≤80%

2、测量精度：1级

比差：Δf =±(1%×f+1%×δ)±0.01(%)

角差：Δδ=±(1%×δ+1%×f) ±1(分)

电导：G=±(1%×G+1%×δ±0.01) mS

电纳：δ=±(1%×δ+1%×G±0.01)mS

负荷：S=±(1%×S±0.1)VA

电阻：R=±(1%×R+1%×X±0.1)Ω

电抗：X=±(1%×X+1%×R±0.1)Ω

充电电源：交流176V~264V，频率45-55Hz

3、仪器的测量范围和分辨率：



测试项目	范围	最小分辨率
电压测量范围(V)	40～120.000	0.001
电流测量范围(A)	0.005～6	0.0001
比差值(%)	-10.000～10.000	0.001
角差值(ˊ)	-600～600.00	0.01
误差值(%)	-10.000～10.000	0.001
修约(%)	-10.000～10.000	0.001



4、绝缘：

⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。

⑵、工作电源输入端对外壳之间承受工频2KV(有效值)，历时1分钟实验。

5、电池工作时间：

充满后工作时间大于6小时。

6、体积：

主机：32cm×24cm×13cm

分机：32cm×24cm×13cm

7、重量：

主机：2.5Kg

分机：2Kg

产品别称

二次压降及负荷测试仪别称：TV二次压降测试仪



序号	标准号	标准名称
1	GB/T 191	包装储运图示标志
2	GB 4793.1	测量、控制和实验室用电气设备的安全要求 第1部分：通用要求
3	GB 6587.1	电子测量仪器 环境试验总纲
4	GB 6587.3	电子测量仪器 湿度试验
5	GB 6587.5	电子测量仪器 冲击试验
6	GB 6587.6	电子测量仪器 运输试验
7	GB 6587.8	电子测量仪器 电源频率与电压试验
8	GB/T 6592	电工和电子测量设备性能表示
9	GB/T 6593	电子测量仪器质量检验规则
10	DL/T 585-1995	电子式标准电能表技术条件
11	GB/T 15282	无功电度表
12	JIG 596-2012	电子式电能表
13	GB/T 11150-2001	电能表检验装置
14	JJG 597-2005	交流电能表检定装置检定规程
15	JJG 596-2012	电子式交流电能表检定规程
16	GB/T13978-2008	数字多用表
17	JJG 1085-2013	标准电能表检定规程



1、外观和结构

      1. 本产品的外形尺寸及零部件尺寸符合设计图纸要求。

      2. 本产品整机表面清洁无凹痕﹑划伤﹑变形。零部件整体和元器件装配位置要牢固，不应有虚焊﹑折裂和机械损伤。

      3. 本产品面板字迹应清晰，各操作键接触良好，转换复位正常。

      4. 产品标志：测试仪上印有铭牌，铭牌上印有下列标志：

      1)  厂名，厂址;

      2)  产品的名称，型号;

      3)  制造日期;

      4)  出厂编号。

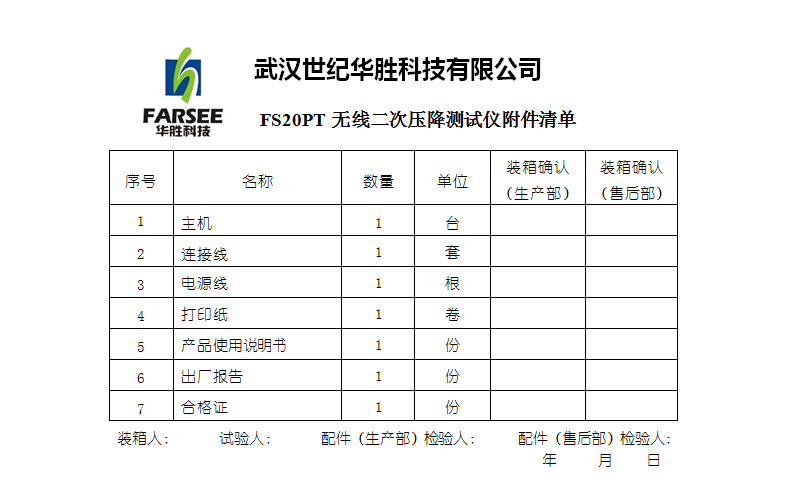

2、验收及技术培训

      1. 货物送用户单位，由供货商(厂家)与购货方双方到场进行开箱验收，主要进行外观和货物数量检查;

      2. 交货后我方须派技术人员指导用户进行1次现场实测，以验证仪器性能。

      3. 我方负责对买方进行现场培训，并提供相应的培训资料。

3、技术服务

      1. 设备质保期：3年。

      2. 设备3年免费检定或校准。

      3. 设备终身维修。

      4. 系统软件终身免费升级。

      5. 我方对售后服务的需求必须在24小时答复，在48小时内提供技术服务。

      6. 我方长期为买方提供备件采购和供应服务。
