概述

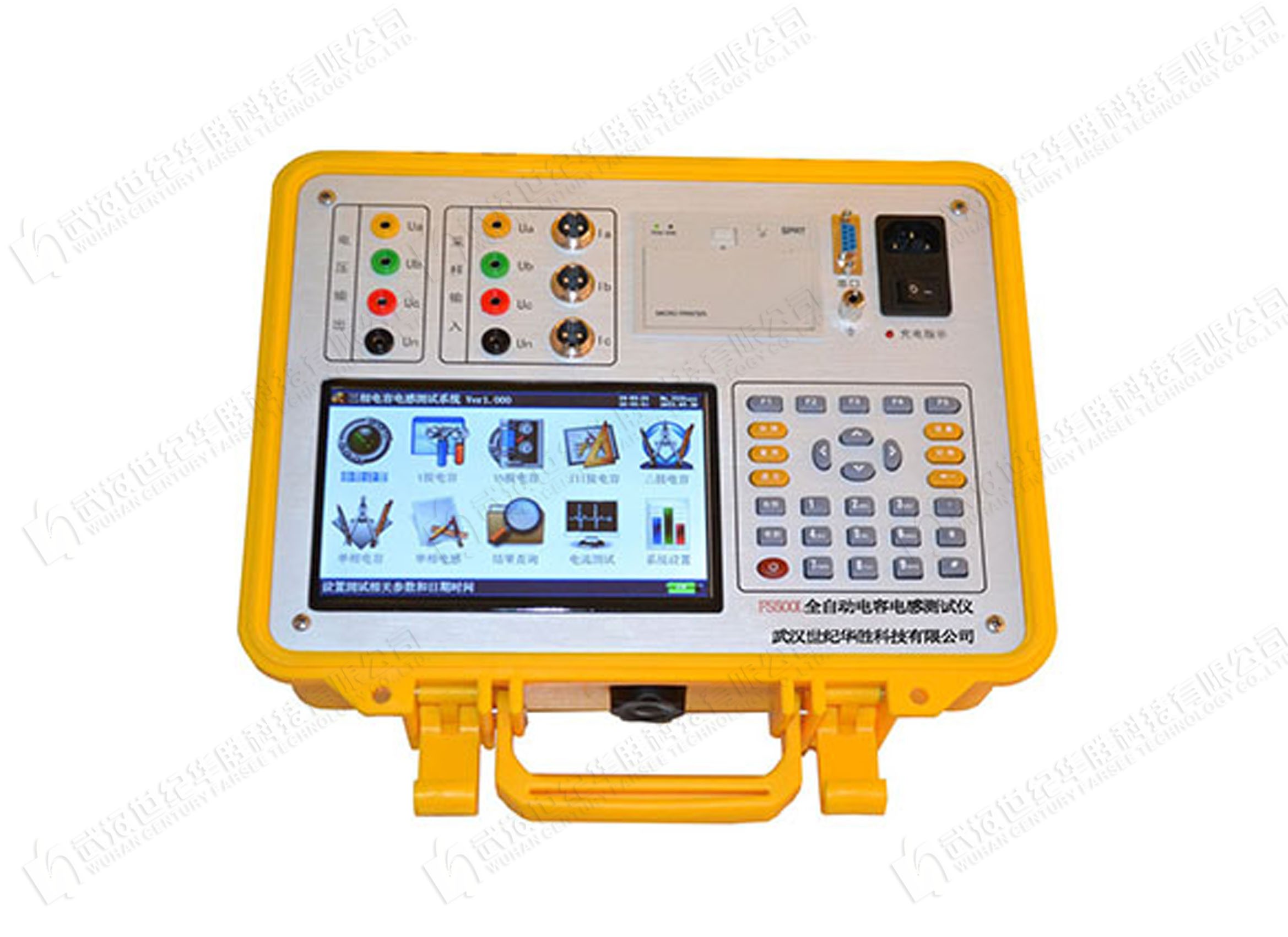

FS500L全自动电容电感测试仪采用一种新型测试方法进行测量，该仪器内部数字合成三相交流测试源，可以在不拆线的状态下，直接测量成组并联电容器的单相电容或各种组合连接类型的三相电容器，同时也能够测量各种电抗器的电感，接线简单，测试、记录方便，大大提高了工作效率。它以大屏幕彩色液晶作为显示窗口，菜单*作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的首选产品。

FS500L全自动电容电感测试仪主要功能和特点

1、内部自带电池，自动数字合成产生三相大功率测试电源，不用外接电源即可使用。

2、仪器可在不拆线情况下测量成组并联电容器的单个单相电容及同时测量各种连接类型的三相电容。

3、可三相同测或同时测量三只并联电容器或电抗器。

4、仪器可以测量各种电抗器的电感量。

5、仪器可以测量工频电流的幅值以及电流中2-32次的谐波含量。

6、仪器可显示出在测量电容器或电抗器的过程中测量的电压、电流、功率、相位角、阻抗等数据，以便更好的分析问题所在。

7、仪器试验电源过流保护功能：电源输出短路不会损坏仪器。

8、仪器采用800×480大屏幕高亮度真彩色液晶显示屏，在阳光下也可清晰显示。

9、图形化菜单、全中文的*作提示，界面友好、*作简便。

10、导电硅胶触摸按键使*作更简便，按键寿命更长。

11、仪器内置大容量非易失性存储器：可存储200组测量数据。

12、仪器内置高精度实时时钟功能：可进行日期及时间校准。

13、仪器自带高速微型热敏打印机：用户可随时将测试的数据通过微型打印机将结果打印出来。

FS500L全自动电容电感测试仪技术参数

1、输出电压：0-20V，自动调节

2、测量范围：电容：0.01uF-4000uF

电感： 1mH-20H

电阻：50mΩ-20kΩ

电流：50mA-10A

电压: 0-20V

电容量范围：0～20,000 kvar

3、测量精度：电容：±(1%+2字)

电感：±(1%+2字)

电流：±(0.5%+2字)

电压：±(0.5%+2字)

电容量：±(1%+2字)

4、分 辨 率：电压：0.1mV

电流：0.1mA

电容：0.1nF

电感：0. 1mH

5、外形尺寸 320×240×130mm3

6、仪器重量 4kg

7、工作温度：-15℃~ +45℃

8、充电电源：交流160V~260V

9、绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。

⑵、工作电源输入端对外壳之间承受工频2kV(有效值)，历时1分钟实验。

产品别称

电力电感电容测试仪，电力电容测试仪，数字电容电桥测试仪，电容电感测试仪，电容电感测量仪，全自动电容电流测试仪，全自动电容电感测试仪，电感测试仪。



序　　号	标　准　号	标　准　名　称
1	GB/T 191	包装储运图示标志
2	GB4793.1	测量、控制和实验室用电气设备的安全要求 第1部分：通用要求
3	GB6587.1	电子测量仪器 环境试验总纲
4	GB6587.3	电子测量仪器 湿度试验
5	GB6587.5	电子测量仪器 冲击试验
6	GB6587.6	电子测量仪器 运输试验
7	GB6587.8	电子测量仪器 电源频率与电压试验
8	GB/T6592	电工和电子测量设备性能表示
9	GB/T6593	电子测量仪器质量检验规则



1、外观和结构

      1. 本产品的外形尺寸及零部件尺寸符合设计图纸要求。

      2. 本产品整机表面清洁无凹痕﹑划伤﹑变形。零部件整体和元器件装配位置要牢固，不应有虚焊﹑折裂和机械损伤。

      3. 本产品面板字迹应清晰，各操作键接触良好，转换复位正常。

      4. 产品标志：测试仪上印有铭牌，铭牌上印有下列标志：

      1)  厂名，厂址;

      2)  产品的名称，型号;

      3)  制造日期;

      4)  出厂编号。

2、验收及技术培训

      1. 货物送用户单位，由供货商(厂家)与购货方双方到场进行开箱验收，主要进行外观和货物数量检查;

      2. 交货后我方须派技术人员指导用户进行1次现场实测，以验证仪器性能。

      3. 我方负责对买方进行现场培训，并提供相应的培训资料。

3、技术服务

      1. 设备质保期：3年。

      2. 设备3年免费检定或校准。

      3. 设备终身维修。

      4. 系统软件终身免费升级。

      5. 我方对售后服务的需求必须在24小时答复，在48小时内提供技术服务。

      6. 我方长期为买方提供备件采购和供应服务。
