概述

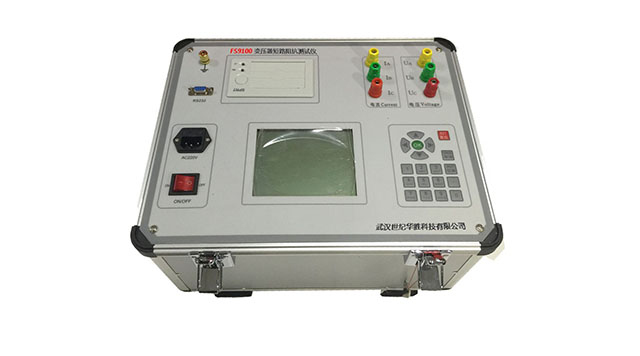

变压器短路试验是变压器常规试验项目之一,低电压短路阻抗试验是鉴定变压器运行中受到短路电流冲击,或变压器在运输、安装过程中受到机械力撞击,检查其绕组是否变形的最直接有效的方法。比较变压器受到短路电流的冲击前后测得的短路阻抗值,可以初步估计绕组变形程度。规程规定:变压器在短路电流冲击后与最初测试的低电压短路阻抗变化不应大于2%。华胜FS9100变压器短路阻抗测试仪适用于现场和试验室条件下对35KV级及以上主变压器进行低电压短路阻抗测量的仪器。
FS9100变压器短路阻抗测试仪主要功能和特点
☆ 满足《DL/T1093-2008 电力变压器绕组变形的电抗法检测判断导则》中规定的试验与算法。
☆ 《DL/T1093-2008》明确规定:5.4.1a,“原则上单相参数用单相法测试”;5.4.1e,“测试结果出现异常时,应对所有绕组对用单相法进行复试”。该仪器采用单相测量方式,对于三相变压器三次升压过程即可自动计算出每相的短路阻抗、电抗、电感值。
☆ 仪器内部采用锁相环技术,同步采样交流信号,测量数据准确。
☆ 该仪器可测量电压,电流,功率,频率等。
☆ 单机测量电压、电流范围宽,支持外接CT、PT进一步扩展测量范围。
☆ 内置不掉电存储器,可长期存储测量数据,仪器自带打印机。
☆ 测试数据可导入计算机,方便进一步分析或存储。
☆ 全部中文菜单及*作提示,*作简单直观。
☆ 透反式大屏幕液晶,在太阳直射下可清晰显示。
FS9100变压器短路阻抗测试仪技术参数
☆ 测量精度:电压,电流:0.2级
☆ 功率:COSφ>0.1: 0.5级;COSφ≤0.1:1.0级
☆ 阻抗:COSφ>0.1: 0.5级;COSφ≤0.1:1.0级
☆ 电压测量范围:AC 10V~600V
☆ 电流测量范围:AC 0.5A~50A
☆ 工作温度: -10℃~50℃
☆ 工作湿度: 0~80%
☆ 工作电源: AC220V±10﹪ 50Hz±1Hz
☆ 外形尺寸: 360mm×220mm×150mm
☆ 仪器重量: 5Kg
仪器别称
变压器短路试验测试仪。
序 号 |
标 准 号 |
标 准 名 称 |
1 |
GB/T 191 |
包装储运图示标志 |
2 |
GB 4793.1 |
测量、控制和实验室用电气设备的安全要求 第1部分:通用要求 |
3 |
GB 6587.1 |
电子测量仪器 环境试验总纲 |
4 |
GB 6587.3 |
电子测量仪器 湿度试验 |
5 |
GB 6587.5 |
电子测量仪器 冲击试验 |
6 |
GB 6587.6 |
电子测量仪器 运输试验 |
7 |
GB 6587.8 |
电子测量仪器 电源频率与电压试验 |
8 |
GB/T 6592 |
电工和电子测量设备性能表示 |
9 |
GB/T 6593 |
电子测量仪器质量检验规则 |
10 |
DL/T 846.7 |
高电压测试设备通用技术条件 变压器短路阻抗测试仪 |
1、外观和结构
1. 本产品的外形尺寸及零部件尺寸符合设计图纸要求。
2. 本产品整机表面清洁无凹痕﹑划伤﹑变形。零部件整体和元器件装配位置要牢固,不应有虚焊﹑折裂和机械损伤。
3. 本产品面板字迹应清晰,各操作键接触良好,转换复位正常。
4. 产品标志:测试仪上印有铭牌,铭牌上印有下列标志:
1) 厂名,厂址;
2) 产品的名称,型号;
3) 制造日期;
4) 出厂编号。
2、验收及技术培训
1. 货物送用户单位,由供货商(厂家)与购货方双方到场进行开箱验收,主要进行外观和货物数量检查;
2. 交货后我方须派技术人员指导用户进行1次现场实测,以验证仪器性能。
3. 我方负责对买方进行现场培训,并提供相应的培训资料。
3、技术服务
1. 设备质保期:3年。
2. 设备3年免费检定或校准。
3. 设备终身维修。
4. 系统软件终身免费升级。
5. 我方对售后服务的需求必须在24小时答复,在48小时内提供技术服务。
6. 我方长期为买方提供备件采购和供应服务。
