概述

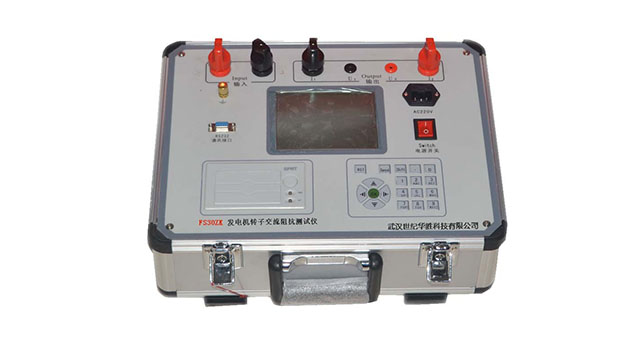

华胜FS30ZK发电机转子交流阻抗测试仪采用高速微处理器技术，安全可靠，性能优越，*作简便、测试准确、外形美观、小巧轻便等特点，特别适用大中型发电机组电气试验，是转子试验的最新产品，产品符合GB/T 1029-2005《三相同步电机试验方法》国家标准和JB/T 8446-2005《隐极式同步发电机转子匝间短路测定方法》机械标准。

FS30ZK发电机转子交流阻抗测试仪主要功能和特点

☆ 全自动采集、测量、显示、存储、打印所有测量参数和阻抗特性曲线(电压、 电流、阻抗、功率、频率、设备编号、时间等)。

☆ 超大量程，能全自动和手动测量所有发电机转子交流阻抗及其特性曲线。

☆ 内置超大容量存储器，可存储测试数据，并可经标准工业通讯接口(RS232)上传至PC机，运用本公司开发的随机软件实现数据下载、自动生 成和 编辑典型的测试报告，便于技术管理和存档。

☆ 具有完善的过压、过流保护功能，其中过流过压保护值是根据试验参数的设置情况自动调整，既简便又能确保被试设备的安全。

☆ 可兼做单相变压器的空载、短路试验和电压(流)互感器、消弧线圈的伏安特性试验。

☆ 自带大屏幕图形LCD，全中文菜单界面，光标提示*作，简单、方便;实时显示测试数据和曲线，曲线坐标自动缩放，读图更加清晰。

☆ 自带微型打印机，可实时打印交流阻抗测试报告和交流阻抗特性曲线。

FS30ZK发电机转子交流阻抗测试仪技术参数

1、环境条件

温度：-5C～40C

相对湿度：<95%(25C)

海拔高度：<2500m

外界干扰：无特强震动、无特强电磁场

供电电源：160VAC~280VAC，45Hz~55Hz

2、性能指标

1)交流阻抗 0-99.999Ω 0.2级

2)交流电压 0-600V 0.2级

3)交流电流 0----120A 0.2级

4)有功功率 0-----72KW 0.5级

5)频 率 40---75HZ 0.2级

6)工作电源 220V±10% 50HZ

7)体 积 415×225×200mm

8)重 量 5kg

3、绝缘强度

1)电压、电流输入端对机壳的绝缘电阻≥100MΩ。

2)工作电源输入端对外壳之间承受工频2KV(有效值)，历时1分钟实验。

产品别称

发电机转子阻抗测试仪 发电机交流转子阻抗测试仪。

1、外观和结构

      1. 本产品的外形尺寸及零部件尺寸符合设计图纸要求。

      2. 本产品整机表面清洁无凹痕﹑划伤﹑变形。零部件整体和元器件装配位置要牢固，不应有虚焊﹑折裂和机械损伤。

      3. 本产品面板字迹应清晰，各操作键接触良好，转换复位正常。

      4. 产品标志：测试仪上印有铭牌，铭牌上印有下列标志：

      1)  厂名，厂址;

      2)  产品的名称，型号;

      3)  制造日期;

      4)  出厂编号。

2、验收及技术培训

      1. 货物送用户单位，由供货商(厂家)与购货方双方到场进行开箱验收，主要进行外观和货物数量检查;

      2. 交货后我方须派技术人员指导用户进行1次现场实测，以验证仪器性能。

      3. 我方负责对买方进行现场培训，并提供相应的培训资料。

3、技术服务

      1. 设备质保期：3年。

      2. 设备3年免费检定或校准。

      3. 设备终身维修。

      4. 系统软件终身免费升级。

      5. 我方对售后服务的需求必须在24小时答复，在48小时内提供技术服务。

      6. 我方长期为买方提供备件采购和供应服务。
