概述
FS系列调频串联谐振试验装置适用于大容量、高电压的电容性绝缘试品,如发电机、电力变压器、高压交联电力电缆、互感器、套管等的高压耐压试验,装置电压和容量大小可根据用户需求定制。变频串联谐振试验装置是运用LC串联谐振的原理,通过改变输出频率,使得回路中的电抗器电感L和试品电容C发生串联谐振,谐振电压即为试品上所加电压。 华胜FS系列变频串联谐振高压试验装置符合 DL/T 849.6-2004《高压谐振试验装置》技术要求。
调频串联谐振试验装置主要功能和特点
☆ 装置可靠性高。系统采用进口功率元件作为功率变换的核心,电压输出和频率输出稳定,电磁兼容设计合理,保护功能完善,经过多次高压直接对地短路的测试,系统仍然保持完好,同时系统也有很强的过载能力。
☆ 自动调谐功能强大。系统自动调谐时,从30Hz到300Hz自动扫频,显示扫频曲线,用户能直观地看到系统调谐过程;扫频完成后,系统根据扫频初步找到的谐振频点,在其±5Hz范围内以0.01Hz为分辨率进行频率细扫,最后精确锁定谐振频率。
☆ 支持多种试验模式。系统支持“自动调谐+手动调压”,“自动调谐+自动调压”,“手动调谐+手动调压”等试验模式,推荐使用“自动调谐+手动调压”模式,既能快速找到谐振点,又能通过手动调压控制试验过程,安全性更高。
☆ 系统人机交互界面友好。试验参数设置、试验控制、试验结果等同屏显示,直观清晰,并具有自动计时及*作提示功能。全触摸屏*作及显示,具备试验数据保存和查询功能。
☆ 保护功能完善。具备零位保护(电压输出控制旋钮不在零位时,禁止系统启动),过压保护,过流保护,闪络保护等功能,保证了系统的可靠性。
调频串联谐振试验装置主要技术参数
☆ 谐振电压波型:正弦波,波形畸变率<1.0% 。
☆ 输出频率:30~300Hz
☆ 工 作 制:满功率输出下,连续工作时间60min 。
☆ 品质因素:30~80
☆ 工作电源:380/220V±10%,50±0.5Hz。
☆ 工作环境:温度-10℃~+50℃;湿度<95%,无凝露状况 。
调频串联谐振试验与其它耐压试验的比较
比较内容 | 工频耐压 | 直流耐压 | 变频耐压 | 0.1Hz耐压 |
耐压等效性 | 好 | 差 | 好 | 好 |
绝缘破坏性 | 小 | 大 | 小 | 小 |
*作安全性 | 较高 | 较低 | 较高 | 高 |
试验接线难度 | 复杂 | 较复杂 | 较复杂 | 最简单 |
最高电压 | 较高 | 较高 | 最高 | ≤90kV |
设备重量 | 最大 | 最小 | 较大 | 小 |
调频串联谐振试验装置适用范围
☆ 电缆变频谐振装置;
☆ 发电机交流耐压装置;
☆ 变电站电气设备交流耐压谐振装置;
☆ CVT检验用谐振升压装置等。
产品别称:
串联谐振高压耐压装置,变频串联谐振装置,调谐耐压试验装置,调谐高压发生器。
序 号 |
标 准 号 |
标 准 名 称 |
1 |
GB50150-2006 |
电气装置安装工程电气设备交接试验标准 |
2 |
DL/T474.4-2006 |
现场绝缘试验实施导则-交流耐压试验 |
3 |
DL/T596-1996 |
电力设备预防性试验规程 |
4 |
GB/T16927.1-2-1997 |
高电压试验技术 |
5 |
DL/T1015 |
现场直流和交流耐压试验电压测量系统的使用导则 |
6 |
GB/T311.1-1997 |
高压输变电设备的绝缘与配合 |
7 |
GB10229-1988 |
电抗器 |
8 |
GB1094.3-2003 |
电力变压器 |
9 |
GB191-2000 |
包装储运图示标志 |
10 |
JB/T9641-1999 |
试验变压器 |
11 |
IEC358(1990) |
耦合电容器和电容分压器 |
12 |
GB4793-1984 |
电子测量仪器安全要求 |
13 |
GB/T3859.2-1993 |
半导体变流器应用导则 |
14 |
GB/T2423.8-1995 |
电工电子产品基本环境试验规程 |
15 |
DL/T849.6-2004 |
电力设备专用测试仪器通用技术条件第6部分:高压谐振试验装置 |
1、外观和结构
1. 本产品的外形尺寸及零部件尺寸符合设计图纸要求。
2. 本产品整机表面清洁无凹痕﹑划伤﹑变形。零部件整体和元器件装配位置要牢固,不应有虚焊﹑折裂和机械损伤。
3. 本产品面板字迹应清晰,各操作键接触良好,转换复位正常。
4. 产品标志:测试仪上印有铭牌,铭牌上印有下列标志:
1) 厂名,厂址;
2) 产品的名称,型号;
3) 制造日期;
4) 出厂编号。
2、验收及技术培训

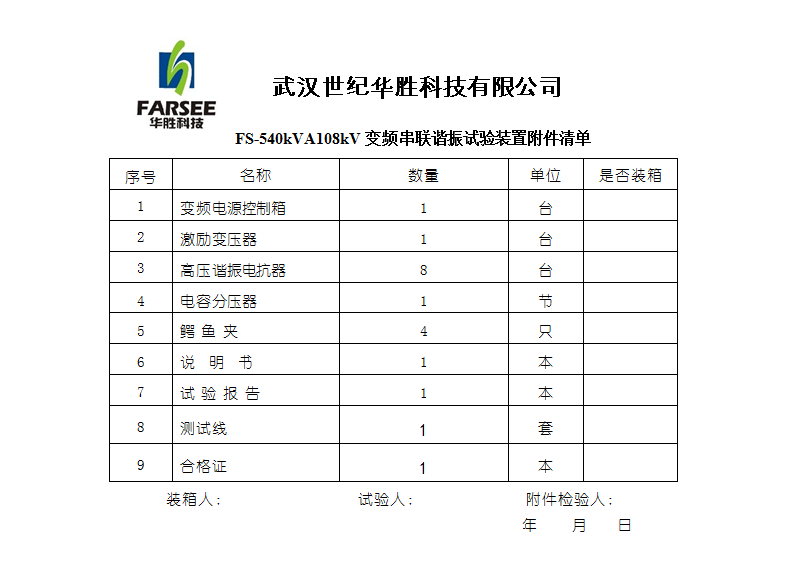

1. 货物送用户单位,由供货商(厂家)与购货方双方到场进行开箱验收,主要进行外观和货物数量检查;
2. 交货后我方须派技术人员指导用户进行1次现场实测,以验证仪器性能。
3. 我方负责对买方进行现场培训,并提供相应的培训资料。
3、技术服务
1. 设备质保期:3年。

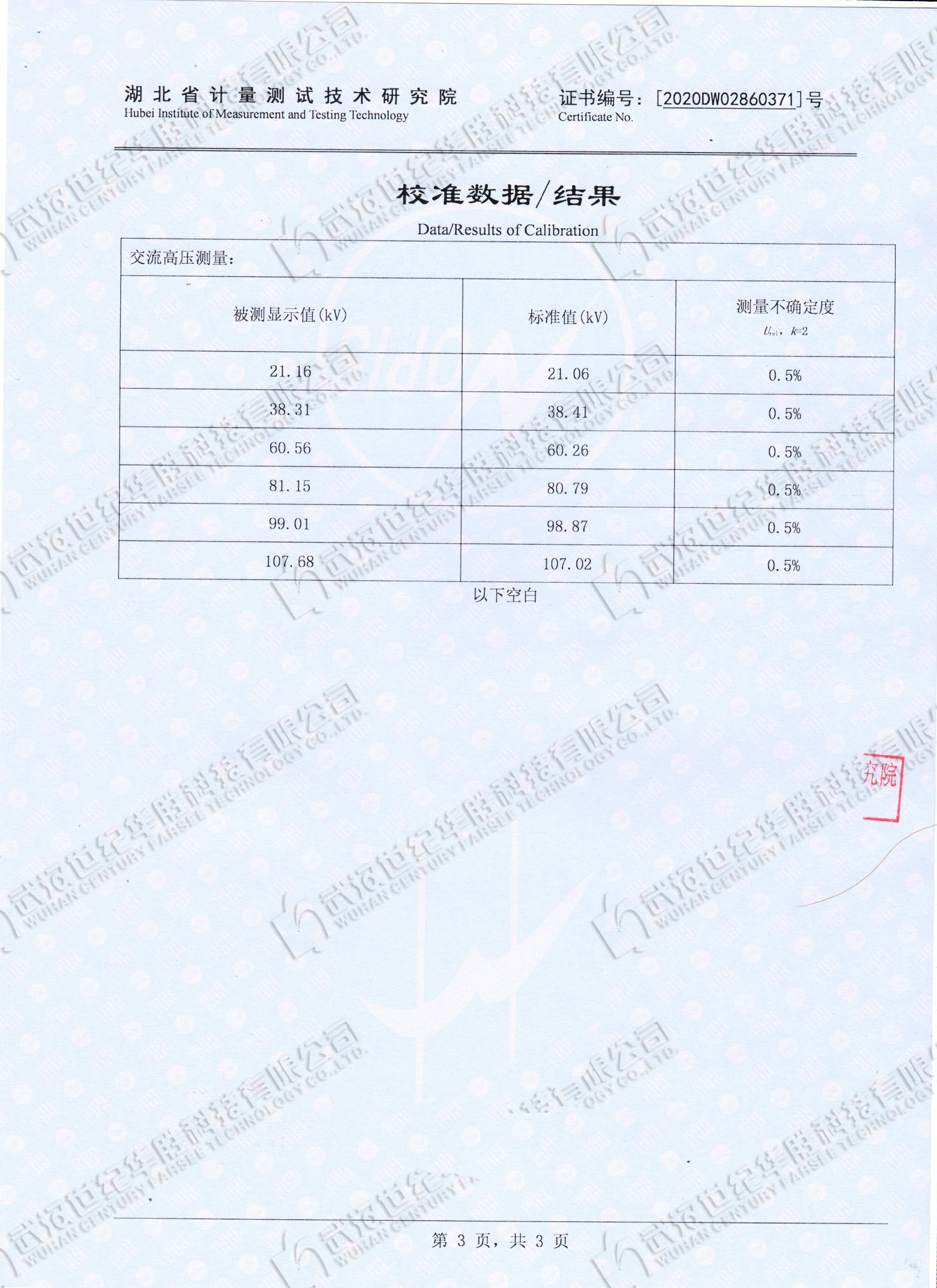

2. 设备3年免费检定或校准。
3. 设备终身维修。
4. 系统软件终身免费升级。
5. 我方对售后服务的需求必须在24小时答复,在48小时内提供技术服务。
6. 我方长期为买方提供备件采购和供应服务。
