概述

用于避雷器是保证电力系统安全运行的重要设备之一。避雷器动作计数器起着监测避雷器泄漏电流和记载雷击次数作用。避雷器泄漏电流的大小直接反映避雷器性能的好坏，试验人员一般都将泄漏电流值当作避雷器是否正常工作的重要依据;另外，每当雷雨季节来临之前，工作人员都要测试计数器能否可靠动作。 华胜FS3012避雷器计数器测试仪正是满足现场这种需要的实用仪器，检测避雷器计数器动作与否的专用测试仪器。

FS3012避雷器计数器测试仪工作原理

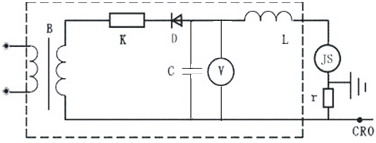

仪器原理示意图如下图所示。仪器内部冲击电流发生器产生8/20μs、100A的冲击电流波作用于动作计数器。

FS3012原理示意图(虚线框内)

C：充电电容 R：充电电阻 L：阻尼电感 D：整流硅二极管

r：分流器 B：试验变压器 V：静电电压表 CRO：高压示波器

FS3012避雷器计数器测试仪技术参数

☆ 输入电压：220±10%，50±0.5Hz

☆ 输出电流：8/20μs、100A的冲击电流

☆ 输出电压：0～1200V

☆ 仪器重量：5kg

仪器别称

避雷器放电计数器测试仪，避雷器动作计数器测试仪。

1、外观和结构

      1. 本产品的外形尺寸及零部件尺寸符合设计图纸要求。

      2. 本产品整机表面清洁无凹痕﹑划伤﹑变形。零部件整体和元器件装配位置要牢固，不应有虚焊﹑折裂和机械损伤。

      3. 本产品面板字迹应清晰，各操作键接触良好，转换复位正常。

      4. 产品标志：测试仪上印有铭牌，铭牌上印有下列标志：

      1)  厂名，厂址;

      2)  产品的名称，型号;

      3)  制造日期;

      4)  出厂编号。

2、验收及技术培训

      1. 货物送用户单位，由供货商(厂家)与购货方双方到场进行开箱验收，主要进行外观和货物数量检查;

      2. 交货后我方须派技术人员指导用户进行1次现场实测，以验证仪器性能。

      3. 我方负责对买方进行现场培训，并提供相应的培训资料。

3、技术服务

      1. 设备质保期：3年。

      2. 设备3年免费检定或校准。

      3. 设备终身维修。

      4. 系统软件终身免费升级。

      5. 我方对售后服务的需求必须在24小时答复，在48小时内提供技术服务。

      6. 我方长期为买方提供备件采购和供应服务。
